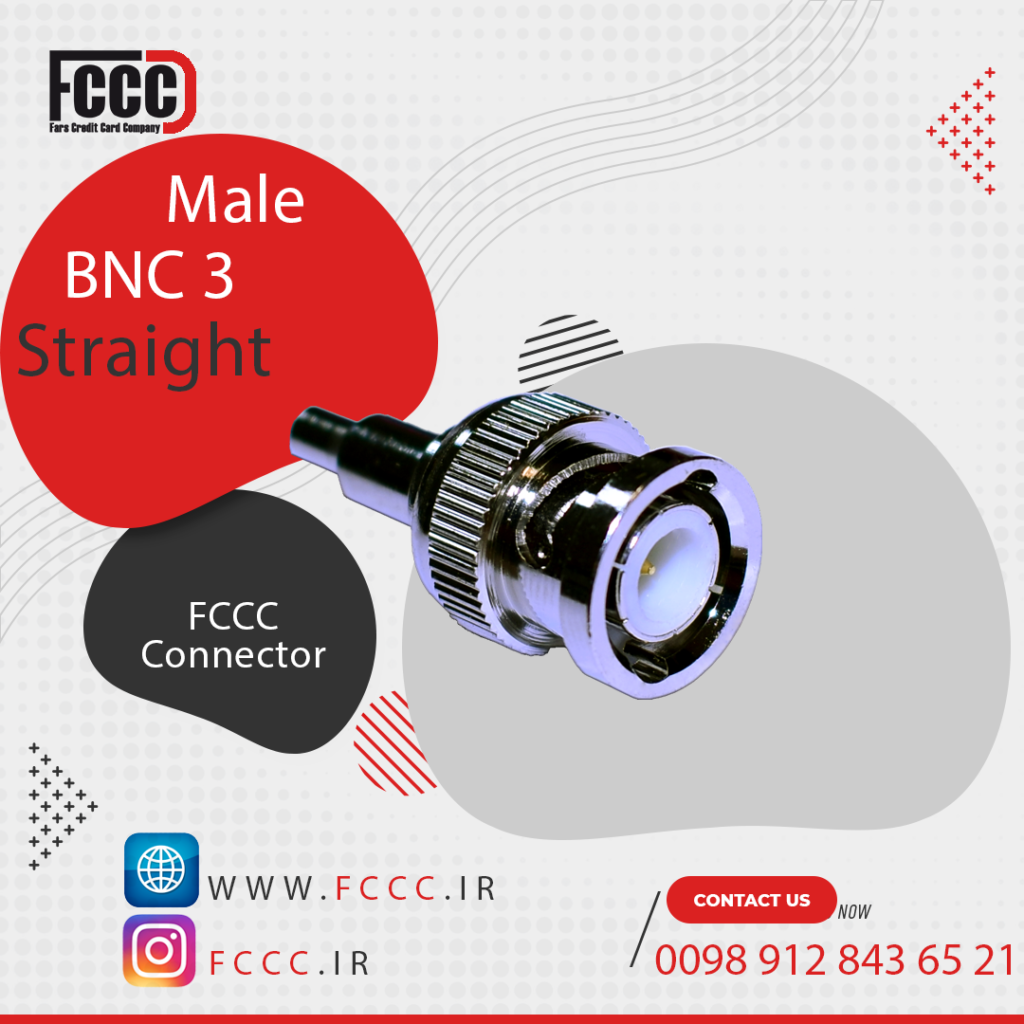

کانکتور راسته نری BNC3 با رعایت دقیق استانداردهای بین‌المللی و متریال درجه‌یک، برای پاسخگویی به نیازهای پروژه‌های صنعتی و مخابراتی طراحی شده است.

مشخصات فنی و ویژگی‌های کلیدی کانکتور راسته نری BNC3:

• استاندارد و طراحی: مطابق با استاندارد جهانی DIN EN 61169-8 و تلرانس‌های دقیق طبق ISO 2768 m-H.
• متریال و آبکاری (Material and Plating):
• Center contact: از جنس Brass با آبکاری AuroDur® (Gold plated).
• Outer contact & Body: از جنس Brass با آبکاری Tri-metal.
• Dielectric: ساخته شده از PTFE (تفلون) با کیفیت عالی.
• Gasket: جنس Neoprene CR 50C6 برای آب‌بندی مطمئن.
• عملکرد الکتریکی (Electrical Data):
• Impedance: 50 Ω (استاندارد).
• Frequency Range: کارکرد بهینه از DC to 10 GHz.
• Return Loss: عملکرد عالی با مقدار ≥ 30 dB در فرکانس‌های پایین و ≥ 18 dB تا 6 گیگاهرتز.
• Insertion Loss: بسیار پایین (≤ 0.05 x √ f [GHz] dB) برای کمترین اتلاف سیگنال.
• Insulation Resistance: عالی (≥ 5 x 10³ MΩ).
• Power Handling: تحمل توان تا 80 W @ 2 GHz.
• مشخصات مکانیکی و محیطی (Mechanical & Environmental):
• Mating Cycles: دوام بالای ≥ 500 سیکل جفت‌شدن.
• Temperature Range: تحمل دمایی از -55 °C to +155 °C.
• استاندارد نظامی: تست‌های سخت‌گیرانه مطابق با MIL-STD-202 (شامل شوک حرارتی، لرزش و رطوبت).
• RoHS Compliant: سازگار با الزامات محیط‌زیستی.

کاربردهای کانکتور راسته نری BNC3:

کانکتور راسته نری BNC3 گزینه‌ای بی‌نقص برای سیستم‌های مخابراتی، Test & Measurement Equipment و تجهیزات انتقال داده با فرکانس بالا است.

نتیجه‌گیری:

کانکتور راسته نری BNC3 با gold plated center contact، بدنه و کنتاکت مقاوم (tri-metal) و PTFE dielectric طراحی شده تا در سیستم‌های حساس RF، کیفیت اتصال را در بالاترین سطح نگه دارد. با Mating Cycles ≥ 500 و تحمل دمایی گسترده (-55 °C to +155 °C) این محصول برای کاربردهای صنعتی و طولانی‌مدت کاملاً مناسب است.
