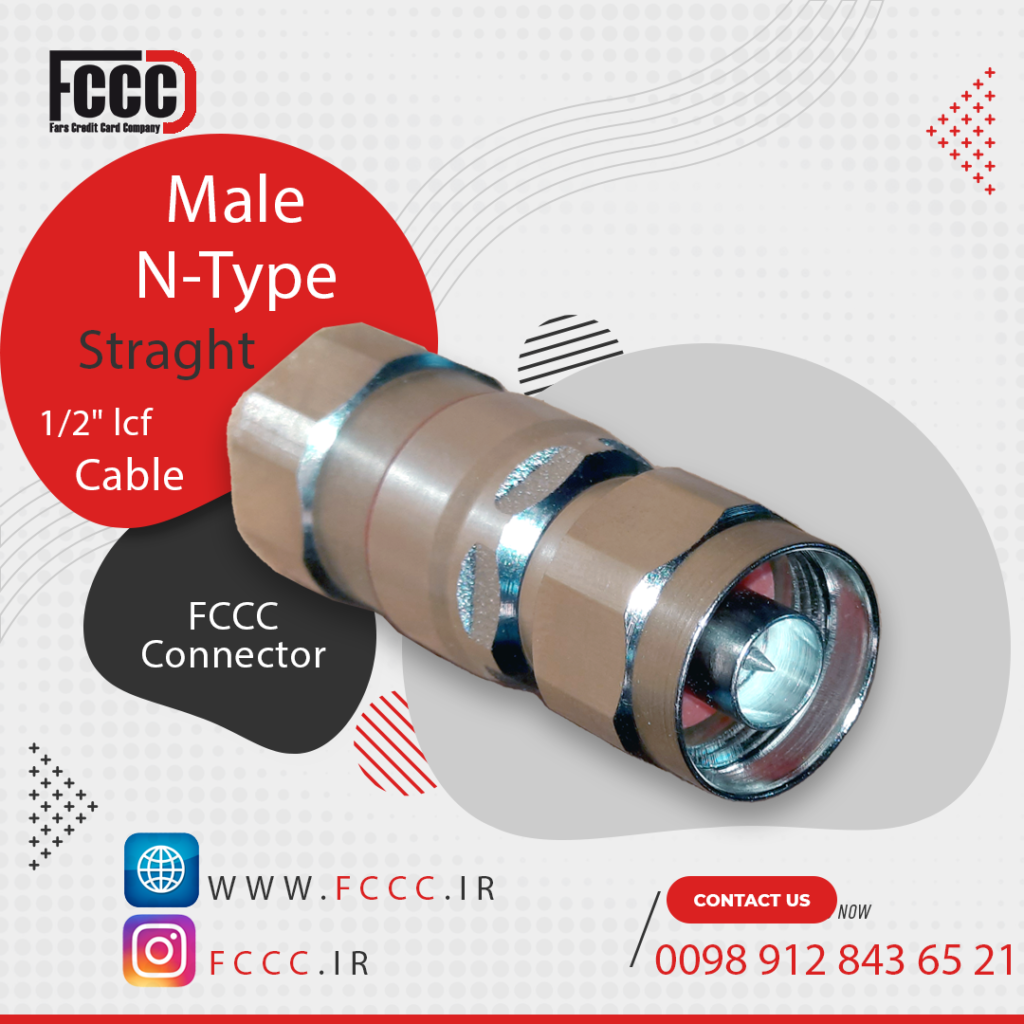

کانکتور راسته نری برای کابل کواکسیال 1/2 اینچی

کانکتورها با کارایی بالا برای استفاده با هر دو کابل مختلف طراحی شده اند. آنها به طور خاص طراحی شده اند تا رابط کابل-کانکتور با بالاترین کیفیت را ارائه دهند و در عین حال اتصال کانکتور را ساده و سرعت بخشند. همه کانکتورهای FCCC به طور کامل از نظر انطباق مکانیکی و الکتریکی با مشخصات صنعتی آزمایش شده اند. کانکتور Ntype ناهموارترین اتصال RF است که تمام الزامات را حتی در شدیدترین شرایط محیطی برآورده می کند. آب بندی در برابر هادی بیرونی با استفاده از پنجه پلیمری و فیت فشرده سازی 360 درجه. قفل های مونتاژ پلیمری هایتک چند منظوره و خود روان شونده بر روی راه راه کابل، از اختلاف پتانسیل الکتروشیمیایی و فشرده سازی بر روی سوکت نری جلوگیری می کند.

شماره قطعه سازگار با Rosenberger:

 LCF  53S1C7-C03N1 ½”

 SCF  53S1C7-C08N1 ½”



دانلود

ویژگی ها و مزایا • عملکرد PIM بسیار بالا، یعنی کاهش تداخل منجر به رضایت مشتری بالا • طراحی دو تکه یعنی بازرسی بصری قفل شدن منجر به بهبود امنیت نصب می شود • آب بندی ضد آب در شرایط جفت و بدون جفت، یعنی کاهش تلاش در حین نصب و بهبود امنیت در حین کار • Tri-metal منحصر به فرد یعنی مقاومت شدید در برابر خوردگی حتی در سخت ترین شرایط آب و هوایی و محیطی • طراحی چند رشته ای (Tristart) یعنی فرآیند سفت کردن ساده و تسریع شده • مطابق با RoHS (EU) و CRoHS (چین) یعنی می توان به صورت جهانی استفاده کرد

Technical features

General Specifications
Transmission Line Type Coaxial Cable
Cable Size 1/2
Cable Type Foam Dielectric
Model Series LCF12-50 Series
Connector Interface N
Connector Type Straight
Sealing Method Polymer claw + 360° Compression
Gender Male



Electrical Specifications
Nominal Impedance, ohms Ohm 50
3rd Order IM Product @ 2×20 Watts dBc -156 ; typical -162
Maximum Frequency GHz 3.7
VSWR, Return Loss VSWR (dB) 0.6 < f ≤ 3.7 GHz: 1.1 (26)



Mechanical Specifications
Plating Outer/Inner Tri-metal
Length mm (in) 64.05 (2.52)
Outer Diameter mm (in) 29 (1.14)
Inner Contact Attachment Basket
Outer Contact Attachment 360° clamping





Testing and Environmental
Waterproof Level IP68
