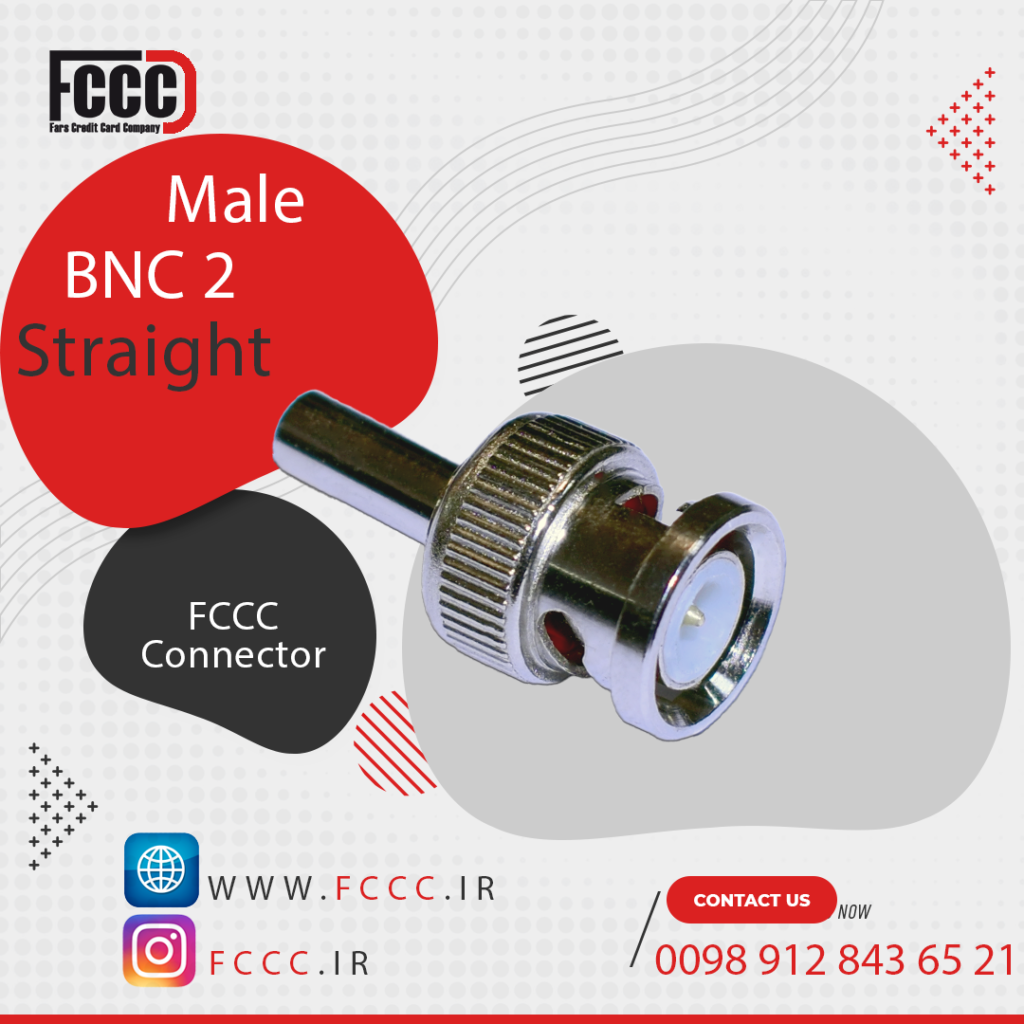

کانکتور پرسی راسته نری BNC2 مدل 51S107-801N5 یکی از محبوب‌ترین کانکتورهای کواکسیال در صنایع الکترونیک، مخابرات، تجهیزات RF و دستگاه‌های اندازه‌گیری فرکانس بالا است. با طراحی استاندارد و ساختار مقاوم، انتقال سیگنال را با حداقل تلفات و نویز تضمین می‌کند. در ساخت این کانکتور از مواد باکیفیت و آبکاری‌های مقاوم در برابر خوردگی استفاده شده است تا طول عمر بالا و عملکرد پایدار در شرایط محیطی سخت فراهم شود. این مدل برای کابل‌های کواکسیال سایز متوسط طراحی شده و اتصال مکانیکی مستحکم را بدون نیاز به لحیم‌کاری فراهم می‌کند.

مشخصات فنی کانکتور پرسی راسته نری BNC2

• ابعاد: بر اساس میلی‌متر و تلرانس طبق ISO 2768 m‑H
• رابط: مطابق DIN EN 61169‑8
• ساختار: نری (Male)، پرسی (Crimp)

جنس و آبکاری قطعات

• پین مرکزی: Brass با آبکاری طلا (AuroDur®)
• پوسته خارجی و بدنه: Brass با آبکاری Tri‑Metal مقاوم
• دی‌الکتریک: PTFE با آبکاری نیکل ۲٫۵ تا ۵ μm
• واشر درزبند: Neoprene CR 50C6
• فِرول پرسی: مس

مشخصات الکتریکی کانکتور پرسی راسته نری BNC2

• امپدانس: 50 Ω
• بازه فرکانس کاری: DC تا 10 GHz
• بازتاب سیگنال: ≥22 dB تا 1 GHz، ≥17 dB تا 2 GHz، ≥14 dB تا 4 GHz
• افت عبور: ≤ 0.07 × √f [GHz] dB
• مقاومت عایقی: ≥ 5×10³ MΩ
• ولتاژ تست: 1500 V rms
• ولتاژ کاری در سطح دریا: 400 V rms
• توان قابل تحمل: ≤ 80 W در 2 GHz
• مقاومت تماس مرکزی / خارجی: ≤ 1.5 mΩ / ≤ 1 mΩ

مشخصات مکانیکی و محیطی

• دفعات اتصال قابل اطمینان: ≥ 500 بار
• نیروی نگهداری پین مرکزی: ≥ 15 N
• محدوده دمای کاری: –45°C تا +85°C
• استانداردهای آزمون: MIL‑STD‑202 Methods 101, 107, 204, 213 و 106
• سازگار با استاندارد RoHS (2002/95/EC)
• وزن: حدود 10.3 گرم

کانکتور پرسی BNC 1.5 یک انتخاب کاملاً مهندسی‌شده و قابل‌اتکاست که با رعایت دقیق استانداردهای بین‌المللی ساخته شده. برای آشنایی بیشتر با کانکتور BNC با کیفیت ساخت بالا و مطابق استانداردهای جهانی کلیک کنید. استفاده از مواد باکیفیت مثل برنز فنری با آبکاری طلا در تماس مرکزی، بدنه و شیلد برنجی با آبکاری سه‌لایه، و دی‌الکتریک PTFE باعث شده این کانکتور هم از نظر الکتریکی و هم مکانیکی عملکردی ممتاز داشته باشد.

جمع‌بندی

کانکتور پرسی راسته نری BNC2، انتخابی حرفه‌ای برای انتقال سیگنال‌های فرکانس بالا با حداقل افت و حداکثر پایداری است. با امپدانس دقیق 50 اهم و بازه فرکانسی گسترده تا 10 گیگاهرتز، این کانکتور برای کاربردهای حساس در تجهیزات RF، سیستم‌های مخابراتی و دستگاه‌های آزمایشگاهی ایده‌آل است. مدل 51S107-801N5، انتخابی حرفه‌ای برای انتقال سیگنال‌های فرکانس بالا با حداقل افت و حداکثر پایداری است. با امپدانس دقیق 50 اهم و بازه فرکانسی گسترده تا 10 گیگاهرتز، این کانکتور برای کاربردهای حساس در تجهیزات RF، سیستم‌های مخابراتی و دستگاه‌های آزمایشگاهی ایده‌آل است.
